Проект каркасного дома с эркером

Крыша: мансардная
Габариты: 11.96 x 11.66 м
Гараж: нет
Цокольный этаж: нет
Сауна: нет
Балкон: нет
Терраса: есть

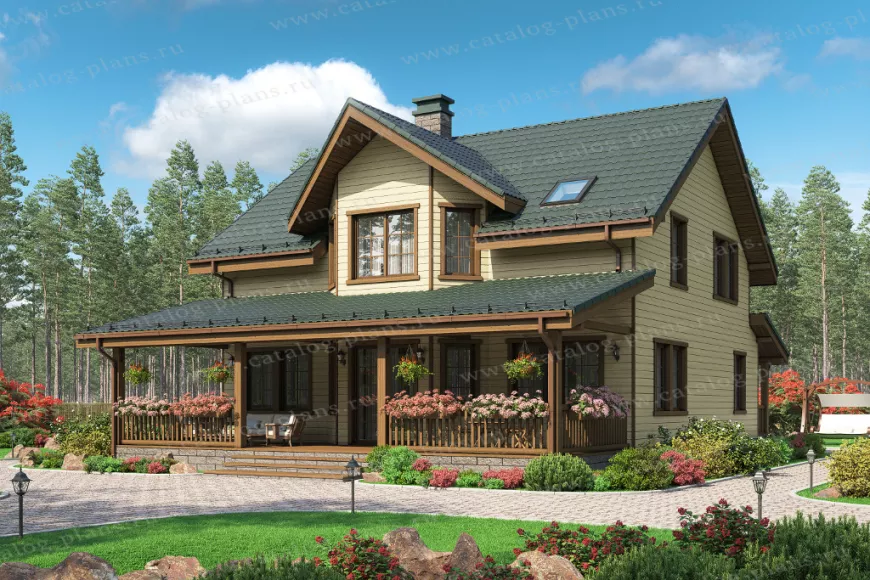

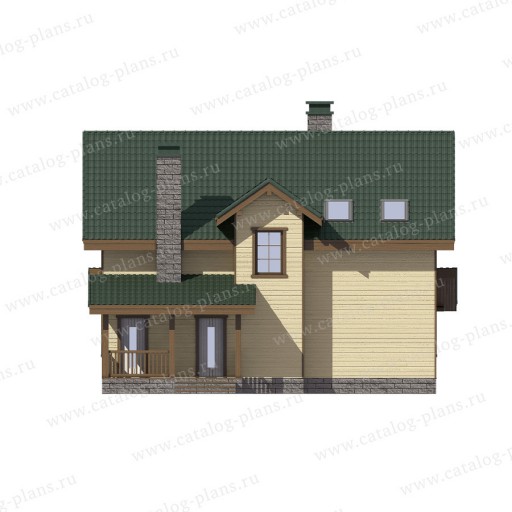

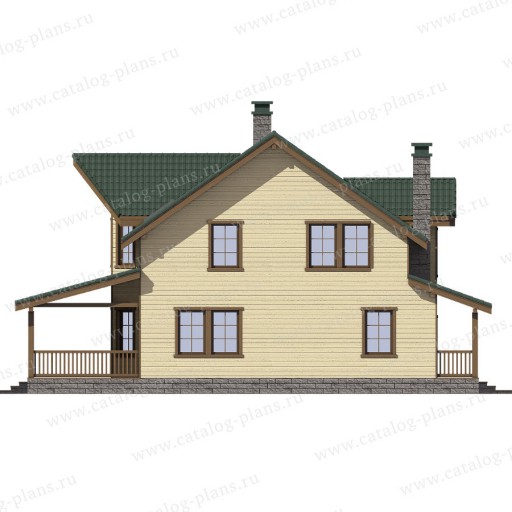

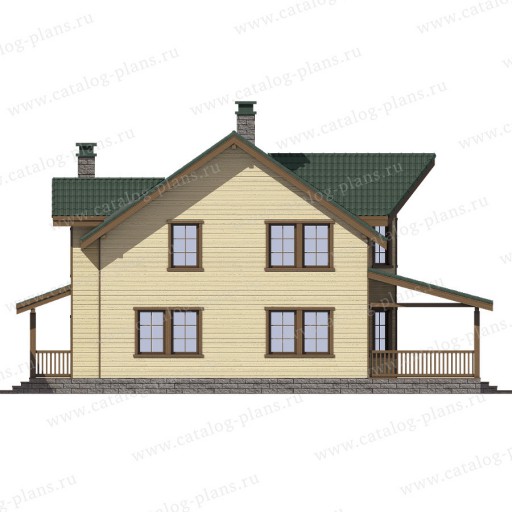

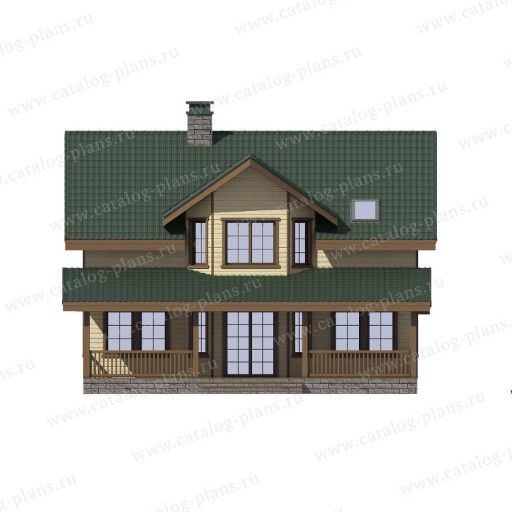

Красивый дом-особняк с большой террасой под крышей и фигурным эркером, верхней частью выступающим над основной крышей, станет уютным родовым гнездом для дружной семьи. 4 спальни располагаются на разных уровнях. Это позволяет пожилым супругам или молодой паре обосноваться отдельно от основной семьи. Людям в возрасте проживать на нижнем ярусе более удобно: подъём по лестнице не всегда доставляет удовольствие в зрелом возрасте.

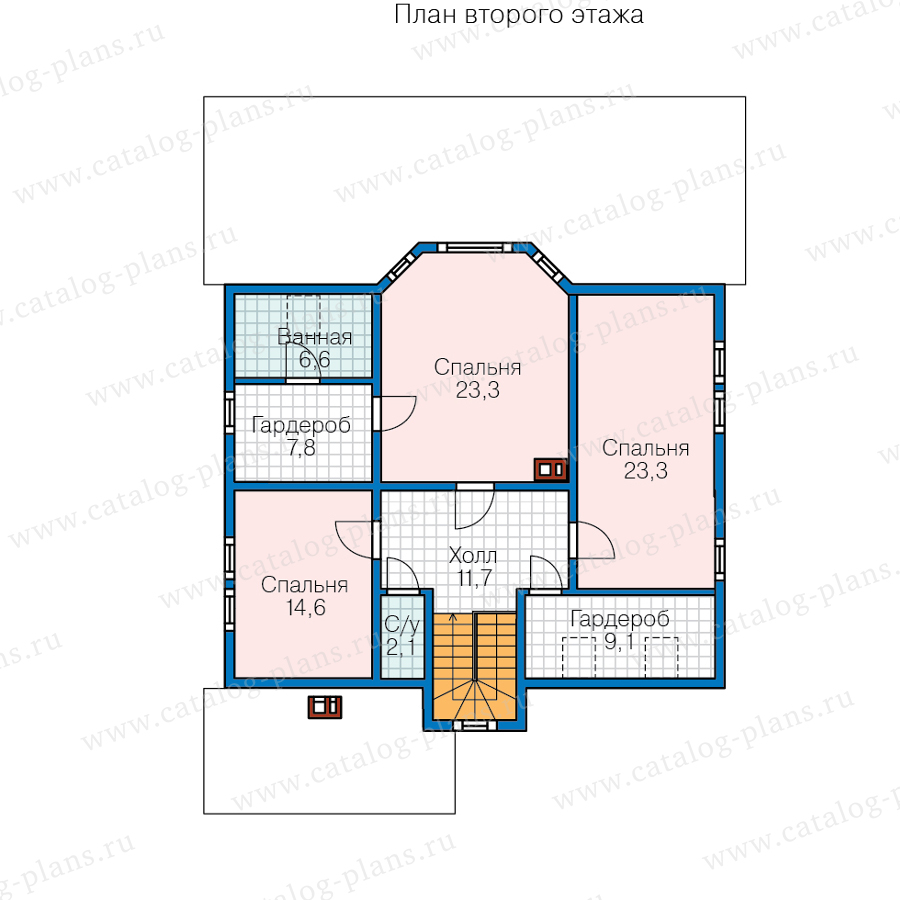

Детям вольготно будет порезвиться на террасе. Одну из гардеробных второго этажа, с окном, можно переоборудовать под мастерскую или игровую. Кроме 3 спален на втором этаже имеются санузел, ванная, холл.

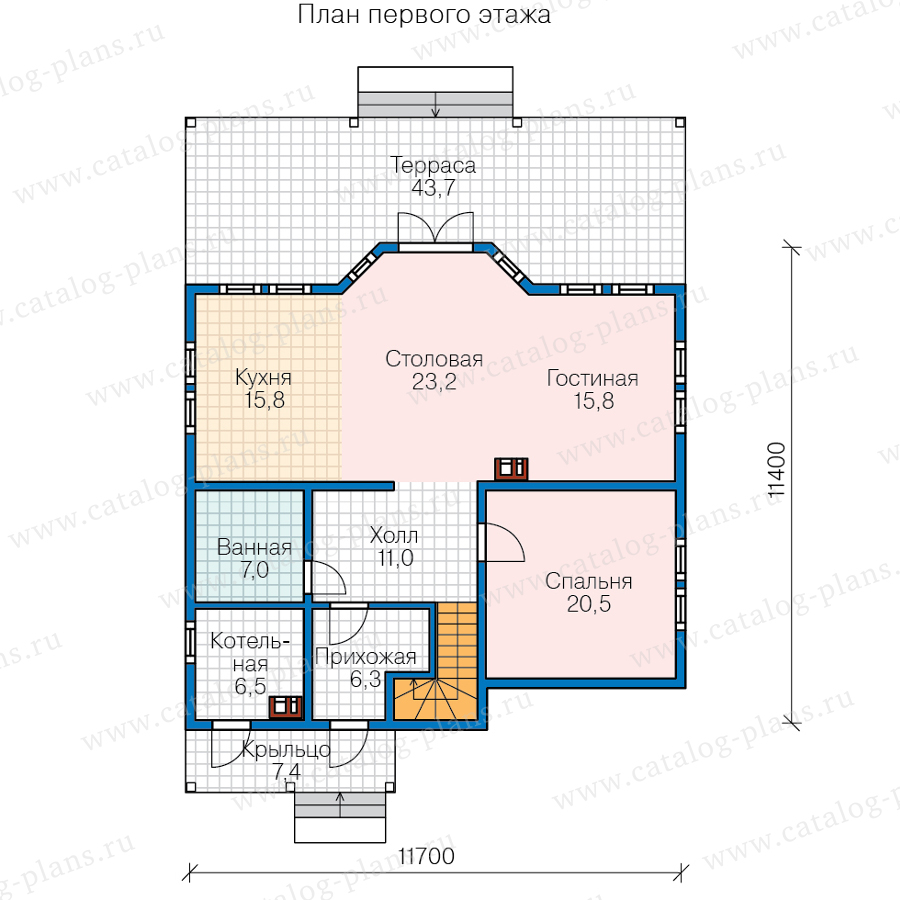

Почти половина первого яруса отдана под столовую, гостиную и кухню. Это одно большое помещение, которое разделяется зонированием. Комната-студия снабжена 10 окнами, поэтому здесь очень светло. Выход на террасу располагается в выступе эркера.

Проект предоставлен www.catalog-plans.ru

Комплектации

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Свайно-винтовой фундамент

• ВС-108/300/2500мм, ТУ 5260-001-84045723-2011
• Сваи закручиваются с использованием спецтехники
• Толщина стенки сваи 4 мм, толщина лопасти 5 мм
• Внутри сваи заполняются бетонной смесью М300
• Сваривается металлический оголовок, 200*200 мм
• Свая покрыта 2-х компонентным заводским защитным составом

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Свайно-винтовой фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм.
• С обеих сторон стойки каркаса монтируются паропроницаемой мембраной Изоспан А

Внутренние несущие стены и перегородки

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм.
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в два слоя, специальным огне-био защитным составом Neomid 430ECO.

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 3 слоя (150 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 3 слоя (150 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие (потолок второго этажа)

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 3 слоя (150 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа,
  аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

Покрытие полов 1-го и 2-го этажей

• Влагостойкая фанера, толщиной 18 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

ВХОДНАЯ ДВЕРЬ

Входная металлическая дверь с зимним утеплением. Производство: Россия
4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Монтаж окон, металлических оцинкованных отливов (цвет белый)

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка технологической деревянной межэтажной лестницы

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Ленточный фундамент

• Высота цоколя 600 мм, ширина ленты 300 мм
• Песчаная подушка: 300 мм
• Высокопрочная арматура d12 мм класса АIII
• Бетон заводского изготовления, марки М300 (B22,5)

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Ленточный фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
• Монтаж горизонтального бруска 50*50 мм под дополнительное перекрестное утепление стен изнутри
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм
• С обеих сторон стойки каркаса перегородок монтируются паропроницаемой мембраной Изоспан А

Внутренние несущие стены и перегородки

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в 2 слоя специальным огнебиозащитным составом Neomid 430ECO.

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие (потолок второго этажа)

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа, аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

Покрытие полов 1-го и 2-го этажей

• Влагостойкая фанера, толщиной 18 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру
• Монтируются крашеные оцинкованные отливы на окна

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

ВХОДНАЯ ДВЕРЬ

• Входная металлическая дверь с зимним утеплением. Производство: Россия
• 4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70 мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Монтаж окон, металлических оцинкованных отливов (цвет белый)

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка деревянной межэтажной лестницы

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Ленточный фундамент

• Высота цоколя 600 мм, ширина ленты 300 мм
• Песчаная подушка: 300 мм
• Высокопрочная арматура d12 мм класса АIII
• Бетон заводского изготовления, марки М300 (B22,5)

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Ленточный фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Стойки каркаса только из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
• Монтаж горизонтального бруска 50*50 мм под дополнительное перекрестное утепление стен изнутри
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм
• С обеих сторон стойки каркаса перегородок монтируются паропроницаемой мембраной Изоспан А

Кровельная система

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в 2 слоя специальным огнебиозащитным составом Neomid 430ECO

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Подшивка свесов и водосточная система

• Водосточная система Docke
• Подшивка карнизов кровли перфорированными панелями (софитами) Docke

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа, аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Сухая обшивочная доска - «евровагонка» - класса А (без сучков)

Покрытие полов 1-го и 2-го этажей

• Шпунтованная деревянная доска пола, толщиной 35 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Отделка наружных и внутренних углов дома
• Отделка оконных и дверных проемов
• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру
• Монтируются крашеные оцинкованные отливы на окна

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Отделка оконных и дверных проемов

• Плинтусение потолков, полов, отделка углов комнат

ВХОДНАЯ ДВЕРЬ

• Входная металлическая дверь с зимним утеплением. Производство: Россия
• 4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

• Межкомнатные филенчатые двери с установкой петель, наличников и ручек

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70 мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Установка ПВХ подоконников, шириной 300 мм

Монтаж окон, металлических оцинкованных отливов (цвет белый)

Отделка оконных и дверных проемов

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка деревянной межэтажной лестницы

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Ленточный фундамент

• Высота цоколя 600 мм, ширина ленты 300 мм
• Песчаная подушка: 300 мм
• Высокопрочная арматура d12 мм класса АIII
• Бетон заводского изготовления, марки М300 (B22,5)

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Ленточный фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

Коммуникации в доме

• разводка электричества по дому без установки плафонов и люстр
• разводка отопления по дому с электрическим котлом
• разводка водоснабжения по дому
• разводка канализации по дому без установки сантехники

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Стойки каркаса только из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
• Монтаж горизонтального бруска 50*50 мм под дополнительное перекрестное утепление стен изнутри
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм
• С обеих сторон стойки каркаса перегородок монтируются паропроницаемой мембраной Изоспан А

Кровельная система

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в 2 слоя специальным огнебиозащитным составом Neomid 430ECO

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Подшивка свесов и водосточная система

• Водосточная система Docke
• Подшивка карнизов кровли перфорированными панелями (софитами) Docke

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа, аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Сухая обшивочная доска - «евровагонка» - класса А (без сучков)

Покрытие полов 1-го и 2-го этажей

• Шпунтованная деревянная доска пола, толщиной 35 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Отделка наружных и внутренних углов дома
• Отделка оконных и дверных проемов
• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру
• Монтируются крашеные оцинкованные отливы на окна

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Отделка оконных и дверных проемов

• Плинтусение потолков, полов, отделка углов комнат

ВХОДНАЯ ДВЕРЬ

• Входная металлическая дверь с зимним утеплением. Производство: Россия
• 4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

• Межкомнатные филенчатые двери с установкой петель, наличников и ручек

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70 мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Установка ПВХ подоконников, шириной 300 мм

Монтаж окон, металлических оцинкованных отливов (цвет белый)

Отделка оконных и дверных проемов

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка деревянной межэтажной лестницы
