Проект каркасного дома 190 кв.м.

Крыша: чердачная
Габариты: 11 x 11,3 м
Гараж: нет
Цокольный этаж: нет

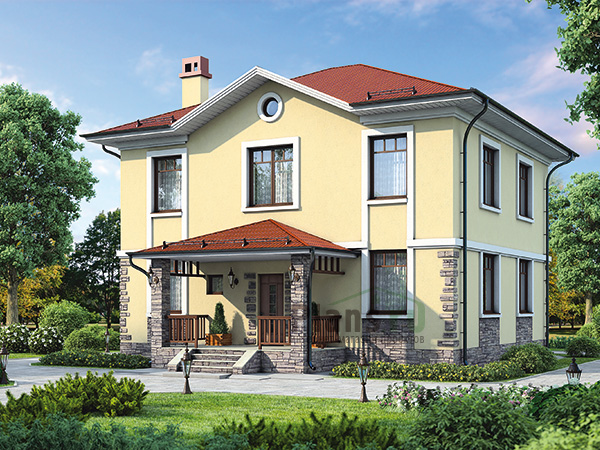

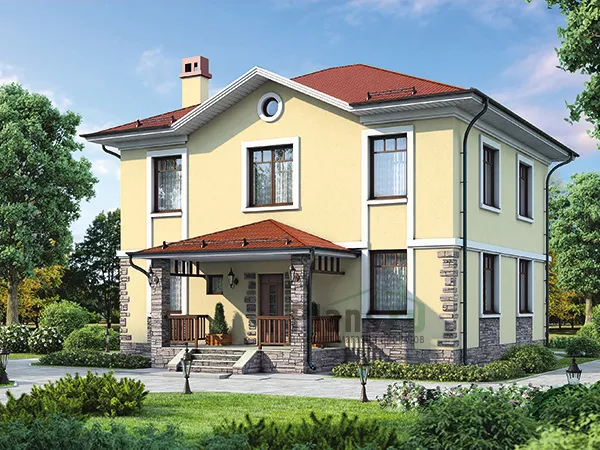

Строгий двухэтажный особняк с красивым крытым крыльцом с пилонами каменной кладки выглядит довольно презентабельно. Окна в здании имеют оригинальные рамы, деревянные перемычки которых оставляют большую часть стекла цельным. Только наверху отделяется полоса с тремя отделами-форточками. На фронтоне под крышей располагается круглое слуховое окошечко.

Отделка дома комбинированная. Основная часть — жёлтая штукатурка. Окна, разделение этажей обрамляются белыми выступами. Углы здания, нижняя часть, площадь под окнами первого этажа отделаны под каменную серую кладку.

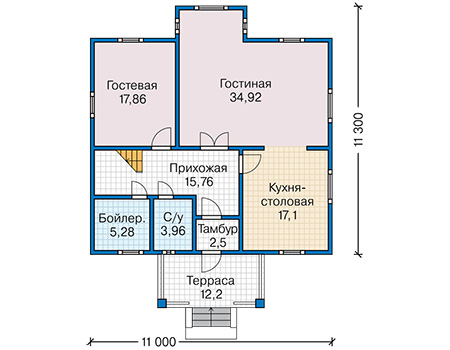

Перед парадным входом расположена терраса, служащая крыльцом. Тамбур соединяет вход с прихожей. Из неё ведут двери в гостиную, гостевую, кухню, бойлерную и санузел. Лестница на верхний ярус находится в прихожей.

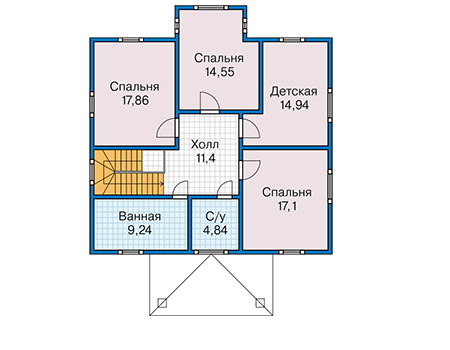

На втором этаже 3 спальни и детская, санузел, холл и ванная.

Проект предоставлен www.plans.ru

Комплектации

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Свайно-винтовой фундамент

• ВС-108/300/2500мм, ТУ 5260-001-84045723-2011
• Сваи закручиваются с использованием спецтехники
• Толщина стенки сваи 4 мм, толщина лопасти 5 мм
• Внутри сваи заполняются бетонной смесью М300
• Сваривается металлический оголовок, 200*200 мм
• Свая покрыта 2-х компонентным заводским защитным составом

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Свайно-винтовой фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм.
• С обеих сторон стойки каркаса монтируются паропроницаемой мембраной Изоспан А

Внутренние несущие стены и перегородки

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм.
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в два слоя, специальным огне-био защитным составом Neomid 430ECO.

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 3 слоя (150 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 3 слоя (150 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие (потолок второго этажа)

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 3 слоя (150 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа,
  аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

Покрытие полов 1-го и 2-го этажей

• Влагостойкая фанера, толщиной 18 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

ВХОДНАЯ ДВЕРЬ

Входная металлическая дверь с зимним утеплением. Производство: Россия
4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Монтаж окон, металлических оцинкованных отливов (цвет белый)

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка технологической деревянной межэтажной лестницы

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Ленточный фундамент

• Высота цоколя 600 мм, ширина ленты 300 мм
• Песчаная подушка: 300 мм
• Высокопрочная арматура d12 мм класса АIII
• Бетон заводского изготовления, марки М300 (B22,5)

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Ленточный фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
• Монтаж горизонтального бруска 50*50 мм под дополнительное перекрестное утепление стен изнутри
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм
• С обеих сторон стойки каркаса перегородок монтируются паропроницаемой мембраной Изоспан А

Внутренние несущие стены и перегородки

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в 2 слоя специальным огнебиозащитным составом Neomid 430ECO.

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие (потолок второго этажа)

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа, аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

Покрытие полов 1-го и 2-го этажей

• Влагостойкая фанера, толщиной 18 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру
• Монтируются крашеные оцинкованные отливы на окна

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Влагостойкая плита OSB-3, 2500*1250*9 мм (Egger/Kalevala, класс Е1)

ВХОДНАЯ ДВЕРЬ

• Входная металлическая дверь с зимним утеплением. Производство: Россия
• 4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70 мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Монтаж окон, металлических оцинкованных отливов (цвет белый)

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка деревянной межэтажной лестницы

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Ленточный фундамент

• Высота цоколя 600 мм, ширина ленты 300 мм
• Песчаная подушка: 300 мм
• Высокопрочная арматура d12 мм класса АIII
• Бетон заводского изготовления, марки М300 (B22,5)

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Ленточный фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Стойки каркаса только из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
• Монтаж горизонтального бруска 50*50 мм под дополнительное перекрестное утепление стен изнутри
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм
• С обеих сторон стойки каркаса перегородок монтируются паропроницаемой мембраной Изоспан А

Кровельная система

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в 2 слоя специальным огнебиозащитным составом Neomid 430ECO

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Подшивка свесов и водосточная система

• Водосточная система Docke
• Подшивка карнизов кровли перфорированными панелями (софитами) Docke

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа, аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Сухая обшивочная доска - «евровагонка» - класса А (без сучков)

Покрытие полов 1-го и 2-го этажей

• Шпунтованная деревянная доска пола, толщиной 35 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Отделка наружных и внутренних углов дома
• Отделка оконных и дверных проемов
• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру
• Монтируются крашеные оцинкованные отливы на окна

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Отделка оконных и дверных проемов

• Плинтусение потолков, полов, отделка углов комнат

ВХОДНАЯ ДВЕРЬ

• Входная металлическая дверь с зимним утеплением. Производство: Россия
• 4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

• Межкомнатные филенчатые двери с установкой петель, наличников и ручек

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70 мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Установка ПВХ подоконников, шириной 300 мм

Монтаж окон, металлических оцинкованных отливов (цвет белый)

Отделка оконных и дверных проемов

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка деревянной межэтажной лестницы

Наименование

Вид материалов и работ

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Проект дома

Разработка индивидуального проекта

Оценка стройплощадки

Выезд инженера на строительный объект

ФУНДАМЕНТ

Ленточный фундамент

• Высота цоколя 600 мм, ширина ленты 300 мм
• Песчаная подушка: 300 мм
• Высокопрочная арматура d12 мм класса АIII
• Бетон заводского изготовления, марки М300 (B22,5)

Гидроизоляция

Двойная гидроизоляция фундамента - гидростеклоизол

Ленточный фундамент

Ввод коммуникаций
(канализация + водоснабжение)

Ввод закладных утепленных труб D110мм на глубину промерзания для подключения к септику (ЦК) и скважине/колодцу (ЦВ)

Коммуникации в доме

• разводка электричества по дому без установки плафонов и люстр
• разводка отопления по дому с электрическим котлом
• разводка водоснабжения по дому
• разводка канализации по дому без установки сантехники

СИЛОВОЙ КАРКАС

Цокольные и межэтажные перекрытия

Лаги цокольного перекрытия усиленные, изготавливаются из доски 50*200 мм, с шагом не более 580 мм
Лаги межэтажного перекрытия усиленные, изготавливаются из строганной доски камерной сушки 1 сорта 50*200 мм (14-18% влажность), с шагом не более 580 мм

Наружные и внутренние несущие стены

• Обвязка каркаса: брус 150*150 мм
• Стойки каркаса только из строганной доски камерной сушки (14-18% влажность), 1 сорта, 150*50 мм
• Шаг стоек не более 580 мм, с использованием усиленной крепежной системы и дополнительной защитой каркаса от "мостиков холода"
• Монтаж горизонтального бруска 50*50 мм под дополнительное перекрестное утепление стен изнутри
Для защиты каркаса используется:
• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Межкомнатные перегородки

• Вертикальные стойки из строганной доски камерной сушки (14-18% влажность), 1 сорта, 100*50 мм
• С обеих сторон стойки каркаса перегородок монтируются паропроницаемой мембраной Изоспан А

Кровельная система

Усиленная стропильная система из доски 200*50 мм, 1 сорта, с шагом 580 мм
Для защиты кровельной системы используется:

• Внешняя сторона четырехслойная диффузионная мембрана Jutavek 115
• Внутренняя сторона трёхслойная полиэтиленовая плёнка Jutafol Н110

Все деревянные конструкции антисептируются в 2 слоя специальным огнебиозащитным составом Neomid 430ECO

Монтаж силового каркаса дома производится с применением оцинкованной крепежной системой с двойным усилением

ТЕПЛОИЗОЛЯЦИЯ

Наружные стены

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межкомнатные перегородки

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Пол первого этажа

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

Межэтажные перекрытия

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 2 слоя (100 мм)

Чердачное перекрытие

Экологически чистый плитный базальтовый утеплитель ROCKWOOL ЛАЙТ БАТТС или Paroc EXTRA в 4 слоя (200 мм)

КРОВЛЯ

Металлочерепица

• Покрытие: полиэстер, с гарантией качества 15 лет
• Первый класс цинкования – 275 г/кв.м
• Толщина стали: 0,5 мм
• Цвета в ассортименте

Подшивка свесов и водосточная система

• Водосточная система Docke
• Подшивка карнизов кровли перфорированными панелями (софитами) Docke

Высота потолка 1-го этажа

• 2,7 м

Высота потолка 2-го этажа

• 2,6 м (при наличии мансардного этажа, аттиковая стена 1,5 м)

Отделка потолков 1-го и 2-го этажей

• Сухая обшивочная доска - «евровагонка» - класса А (без сучков)

Покрытие полов 1-го и 2-го этажей

• Шпунтованная деревянная доска пола, толщиной 35 мм

НАРУЖНАЯ ОТДЕЛКА ФАСАДА

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Вентилируемый фасад: контробрешетка из бруса 35*35 мм

• Отделка наружных и внутренних углов дома
• Отделка оконных и дверных проемов
• Монтируются крашеные оцинкованные отливы на цоколь по наружному периметру
• Монтируются крашеные оцинкованные отливы на окна

ВНУТРЕННЯЯ ОТДЕЛКА СТЕН И ПЕРЕГОРОДОК

• Сухая обшивочная доска - «имитация бруса» - толщиной 16 мм, класса А (без сучков)

• Отделка оконных и дверных проемов

• Плинтусение потолков, полов, отделка углов комнат

ВХОДНАЯ ДВЕРЬ

• Входная металлическая дверь с зимним утеплением. Производство: Россия
• 4-й класс взломостойкости. Толщина металла 1,5 мм, замковая часть 3 мм

• Межкомнатные филенчатые двери с установкой петель, наличников и ручек

ОКНА

• Оконные конструкции ПВХ REHAU SIB-Design, стандартных размеров
• Толщина профиля 70 мм
• 2-х камерный стеклопакет (3 стекла), 5-ти камерный профиль (цвет белый), противомоскитные сетки
• Фурнитура: ROTO NT

Установка ПВХ подоконников, шириной 300 мм

Монтаж окон, металлических оцинкованных отливов (цвет белый)

Отделка оконных и дверных проемов

МЕЖЭТАЖНАЯ ЛЕСТНИЦА

Установка деревянной межэтажной лестницы
